11.7. Снятие и установка тросов и педали привода стояночного тормоза

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите систему выпуска ОГ и ее термозащитные экраны (см. Главу Системы питания и выпуска отработавших газов).

Передний трос

 ПОРЯДОК ВЫПОЛНЕНИЯ

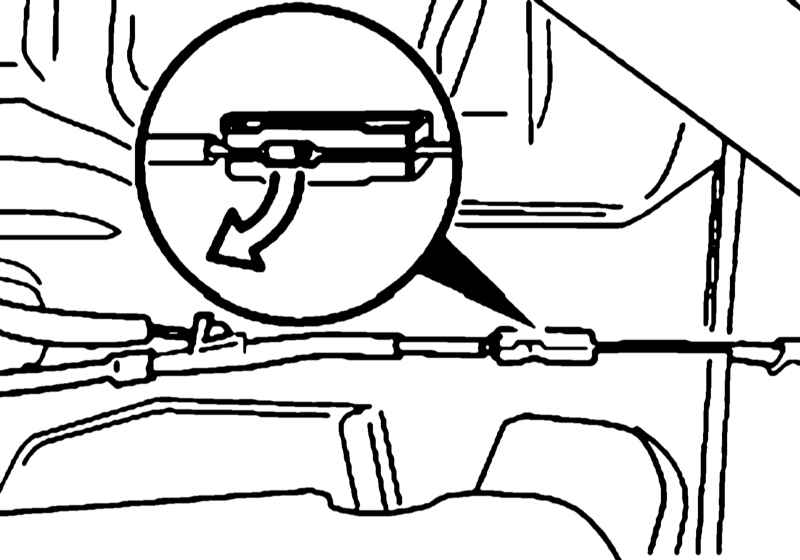

  1. Выньте передний трос из соединительного зажима.
  1. Снимите левую нижнюю секцию отделки панели приборов и панель отделки левой передней стойки кузова (см. Главу Кузов). Откиньте коврик.

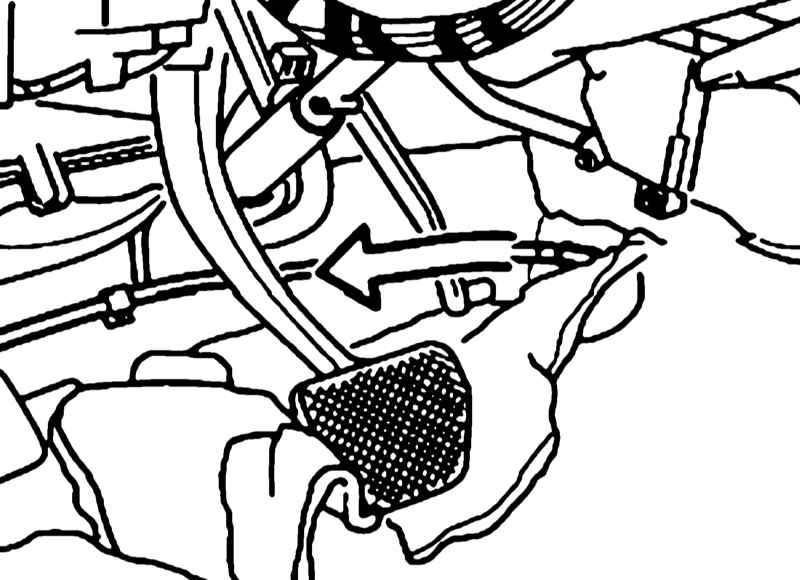

  1. Вытащить трос из оболочки.

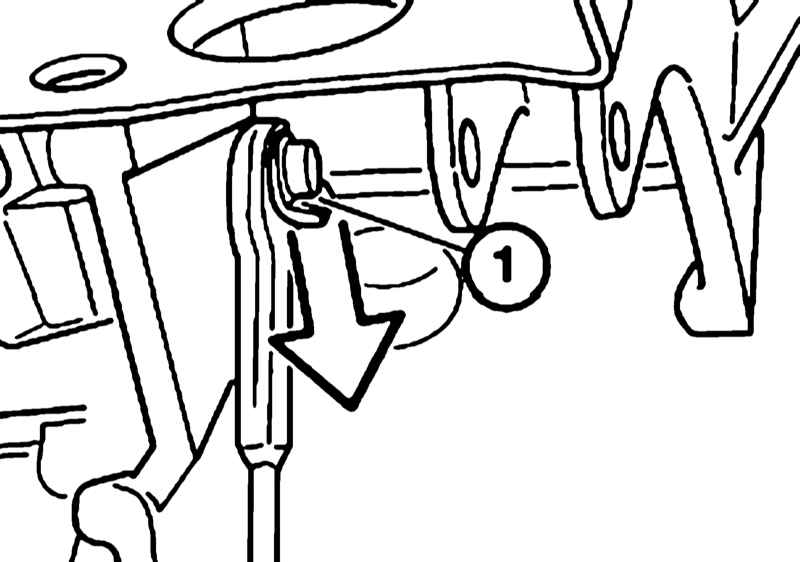

  1. Снимите фиксатор (1), отцепите и извлеките трос.
  1. Установка производится в обратном порядке. В заключение отрегулируйте стояночный тормоз (см. Раздел Регулировка стояночного тормоза).

Правый и левый тросы

 ПОРЯДОК ВЫПОЛНЕНИЯ

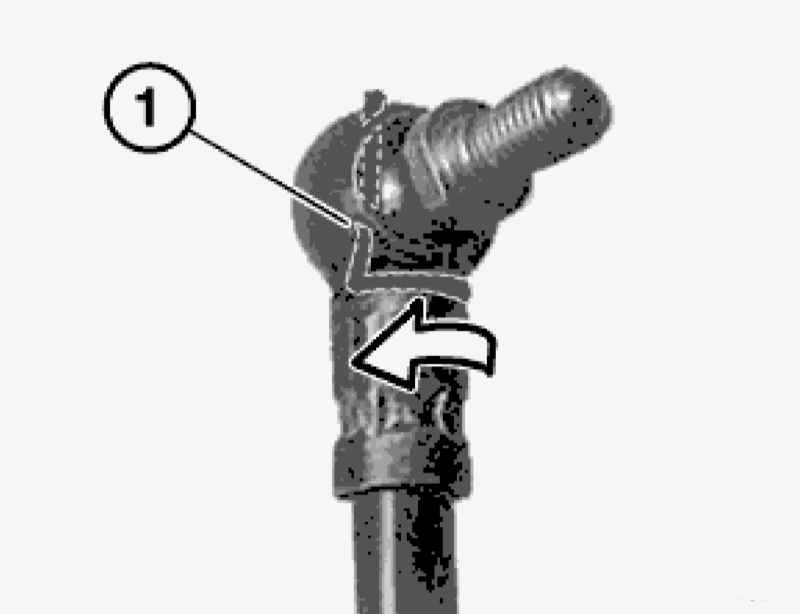

  1. Отцепите тягу от разжимного механизма колодок стояночного тормоза.
  1. Выньте трос привода стояночного тормоза из соединительного зажима.
  1. Отсоедините скобы крепления троса к кузову и снимите трос.
  2. Установка производится в обратном порядке. В заключение отрегулируйте стояночный тормоз (см. Раздел Регулировка стояночного тормоза).

Педаль

Для большей наглядности ход работ описывается при снятой сборке педалей.

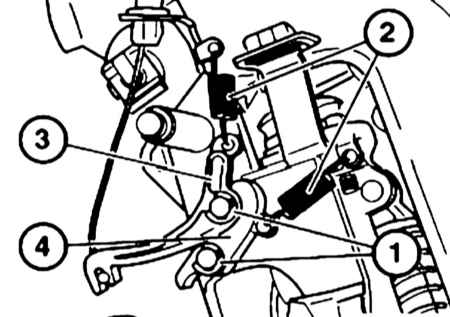

Детали запорного устройства

1 — Стопорное кольцо
2 — Стяжная пружина

3 — Рычаг снятия блокировки
4 — Стопор


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите нижнюю левую панель отделки (см. Главу Кузов).
  1. Снимите фиксатор и отсоединить передний трос.
  1. При необходимости удалите обе головки стопорного штифта (1) и извлеките штифт.

При установке используйте новый стопорный штифт.

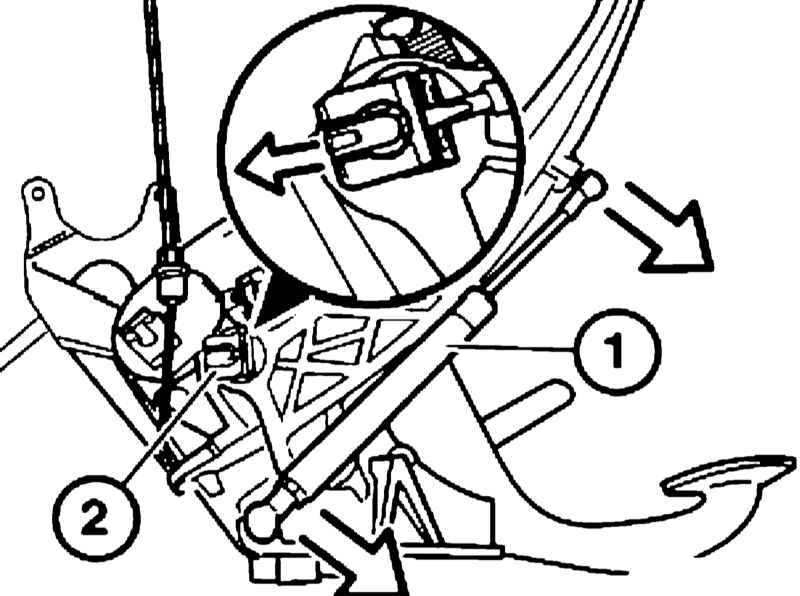

  1. Снимите демпфер (1), стопорную скобу (2) и педаль стояночного тормоза.
  1. Установка производится в обратном порядке. Проверьте состояние осевой втулки педали втулки и при необходимости замените ее. Смажьте поверхности скольжения втулки.
