11.11. Снятие и установка вакуумного усилителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите ГТЦ (см. Раздел Снятие и установка ГТЦ и его резервуара) и левый рычаг очистителя ветрового стекла (см. Главу Бортовое электрооборудование).

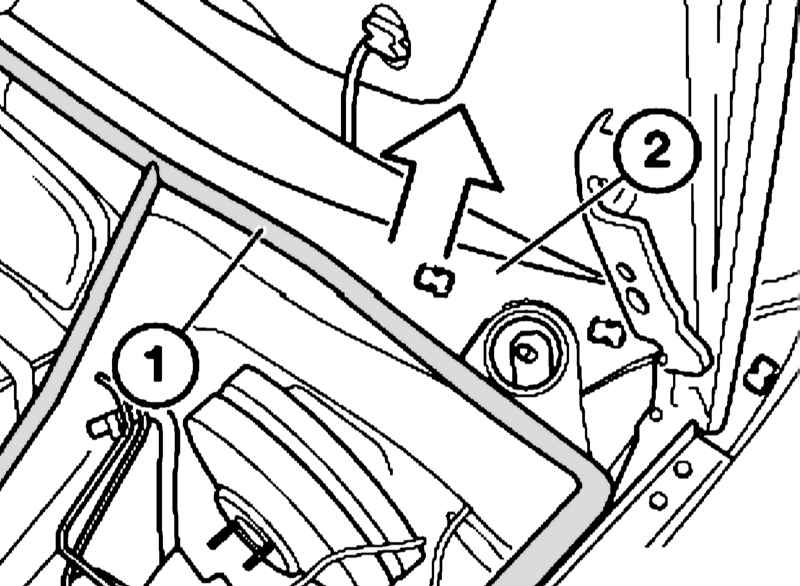

  1. Снимите резиновое уплотнение (1), сдвиньте крепежные скобы крышки (2) по направлению к центру ветрового стекла и отведите крышку вверх.

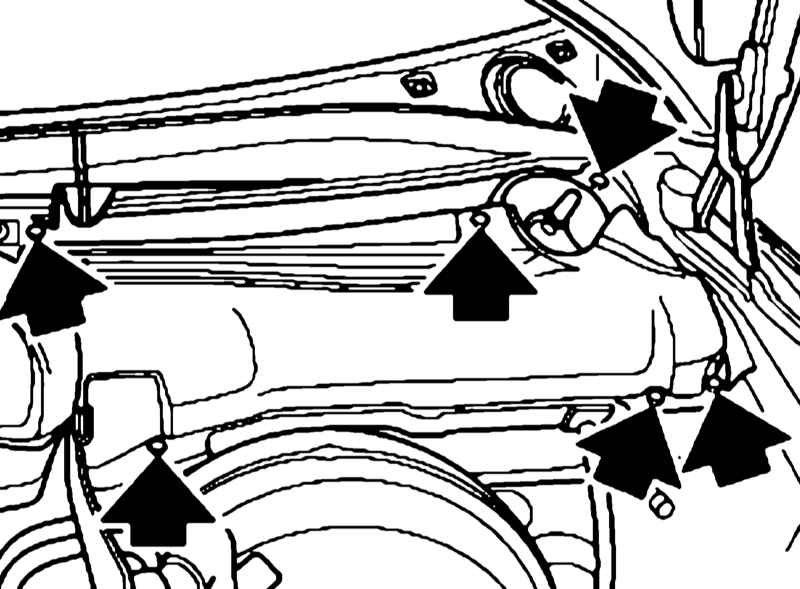

  1. Выверните болты и снимите крышку.

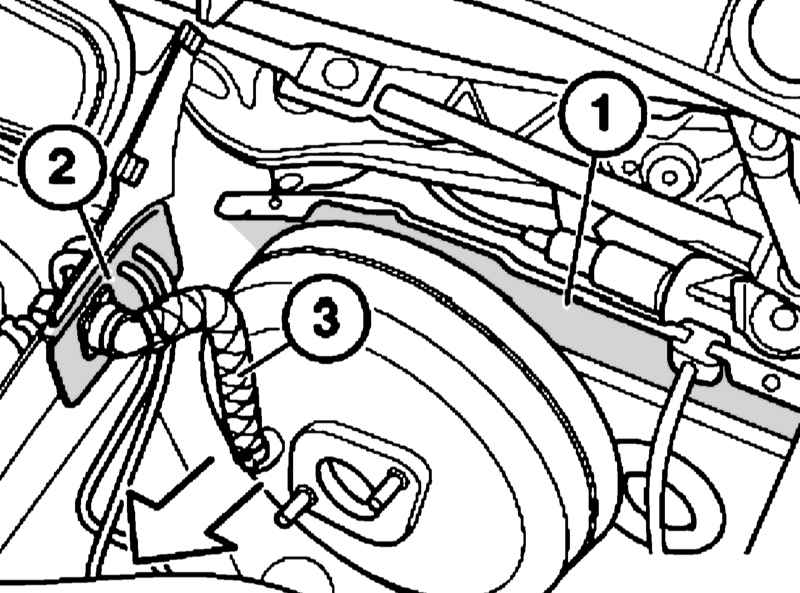

  1. Снимите крышку (1) и вывод (2) трубопроводов и отсоедините вакуумный шланг (3) от вакуумного усилителя.
  1. Снимите Д/В стоп-сигналов (см. Раздел Снятие Д/В стоп-сигналов и педали рабочего тормоза).

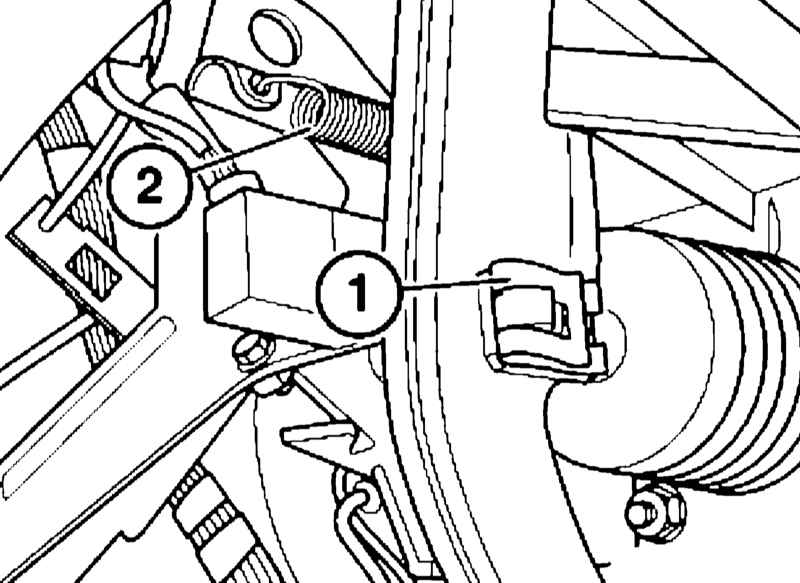

  1. Снимите скобу (1) и отцепите возвратную пружину (2).

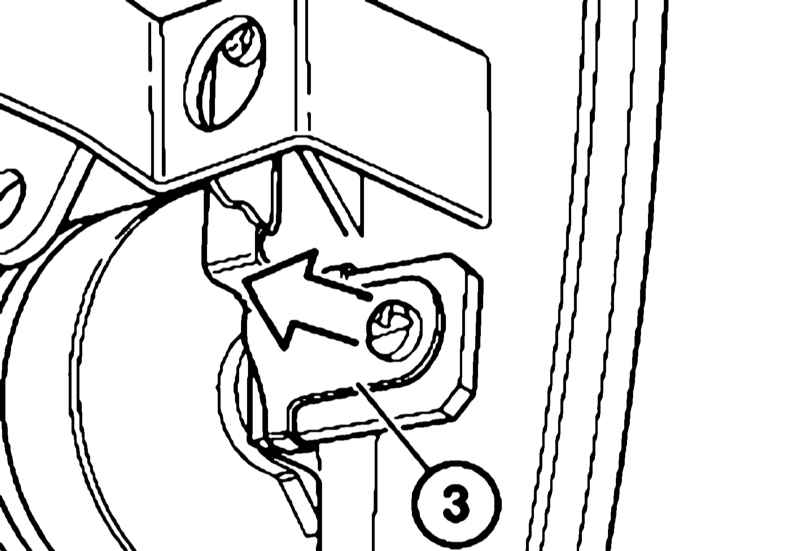

  1. Извлеките болт (3).

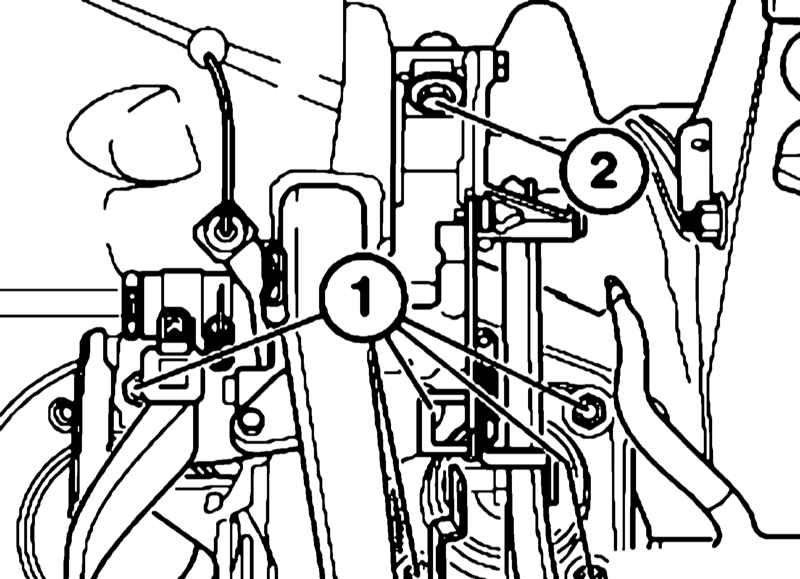

  1. Отдайте гайки (1), выверните болт (2) и отодвиньте сборку педалей от переборки двигательного отсека.

При установке используйте новые самоконтрящиеся гайки.

  1. Слегка раскачивая вакуумный усилитель, отсоедините его от переборки двигательного отсека.

Во избежание повреждения вакуумного усилителя не прикладывайте больших усилий при его разборке и сборке.

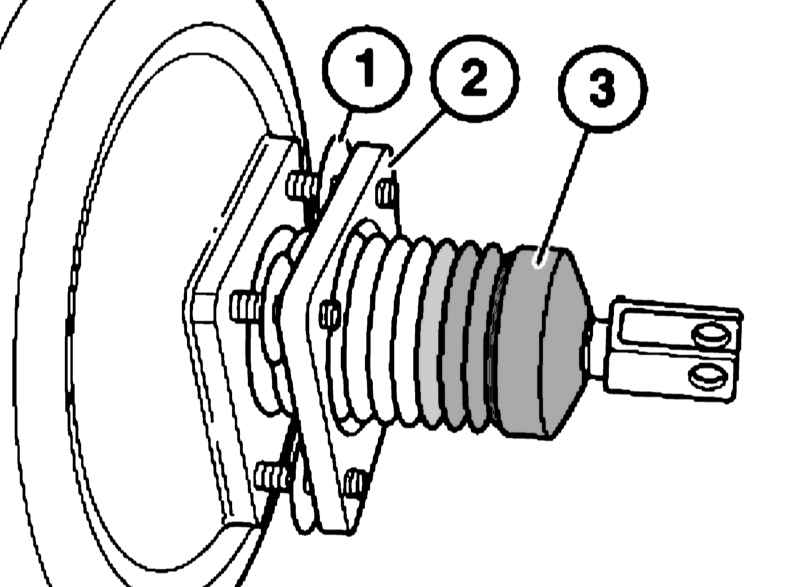

  1. Установка производится в обратном порядке. Установите шайбу (1), при необходимости замените уплотнение (2).

Деталь (3) вакуумного усилителя является очень чувствительным элементом и ее повреждение может привести к выходу из строя всего усилителя.
