5.2.8. Снятие прочих компонентов системы К/В

Испаритель, запорный и предохранительный клапаны

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите блок отопления и К/В.
  2. Снимите расширительный клапан.
  1. Ослабьте хомуты с левой и правой стороны и отсоедините шланги.

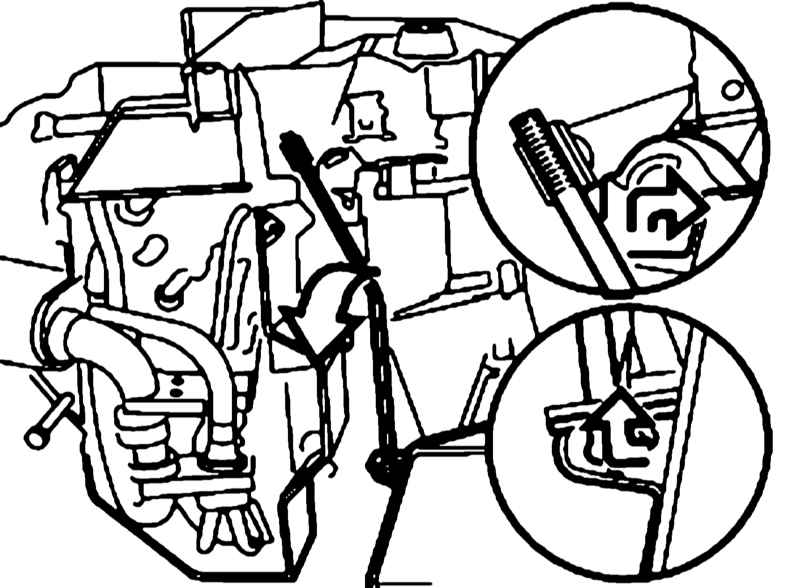

  1. Выньте из креплений тяги.

При установке приведите оба рычага в крайнее верхнее положение и закрепите тяги.

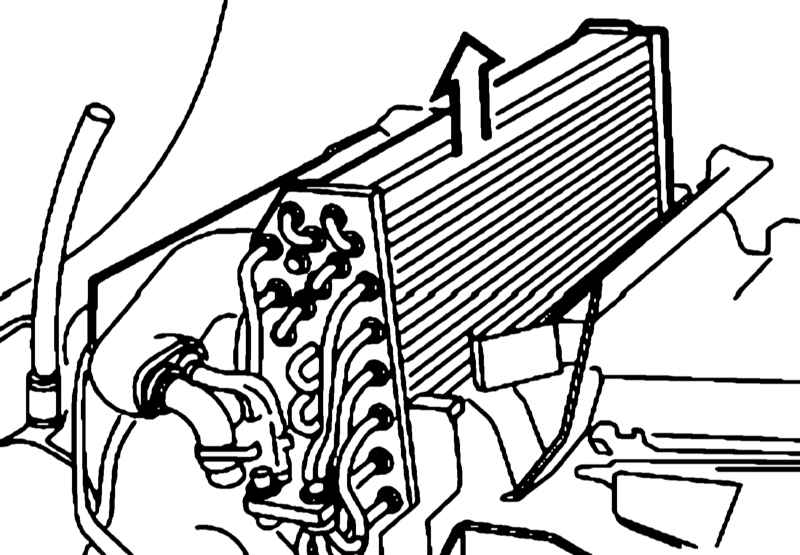

  1. Выверните все винты и отожмите все фиксаторы нижней части корпуса. Снимите нижнюю часть корпуса и выньте испарител.

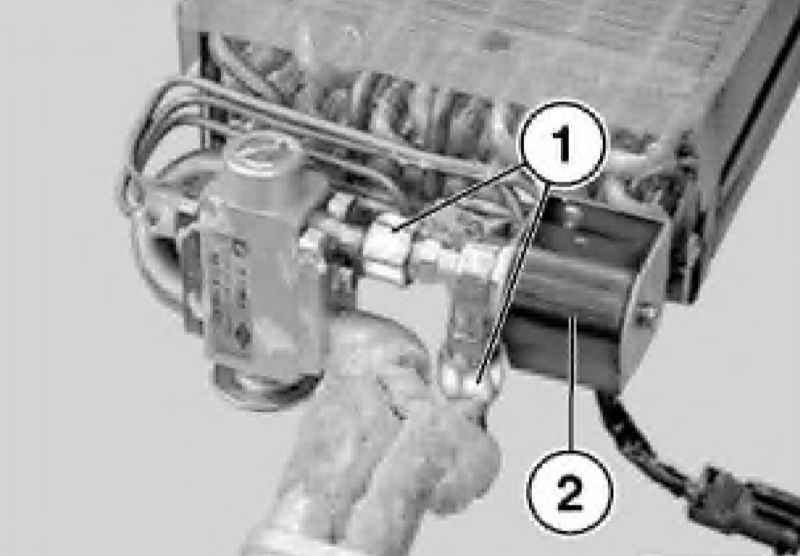

  1. Отдайте накидные гайки (1) и снимите запорный клапан (2).

При установке замените уплотнительные кольца.


  1. Выверните винты (1) и снимите предохранительный клапан (2).

При установке замените уплотнительные кольца.

  1. Установка производится в обратном порядке.

Резервуар осушителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Разрядите систему К/В.
  2. Снимите правый воздухоочиститель.

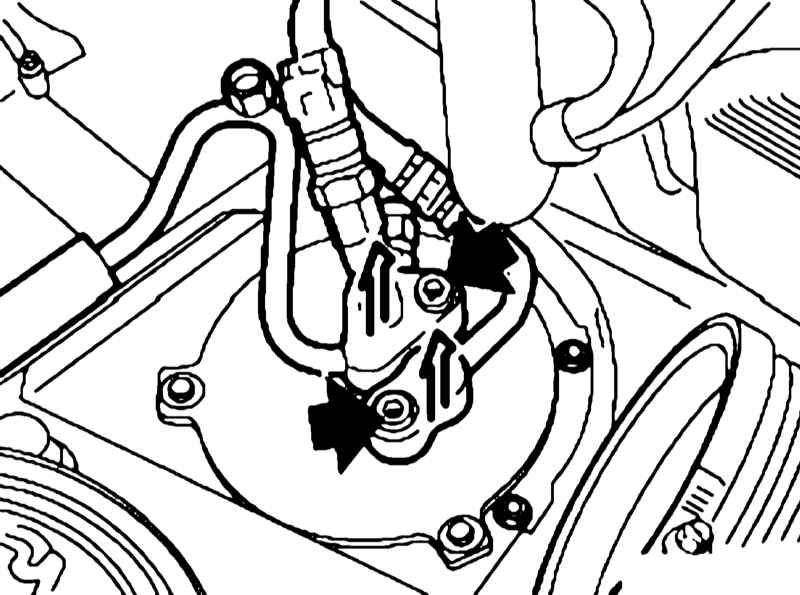

  1. Выверните болты, вытащите вверх всасывающий и напорный трубопроводы и закупорьте их, если кондиционер будет оставаться открытым больше одного часа.

При установке замените уплотнительные кольца.

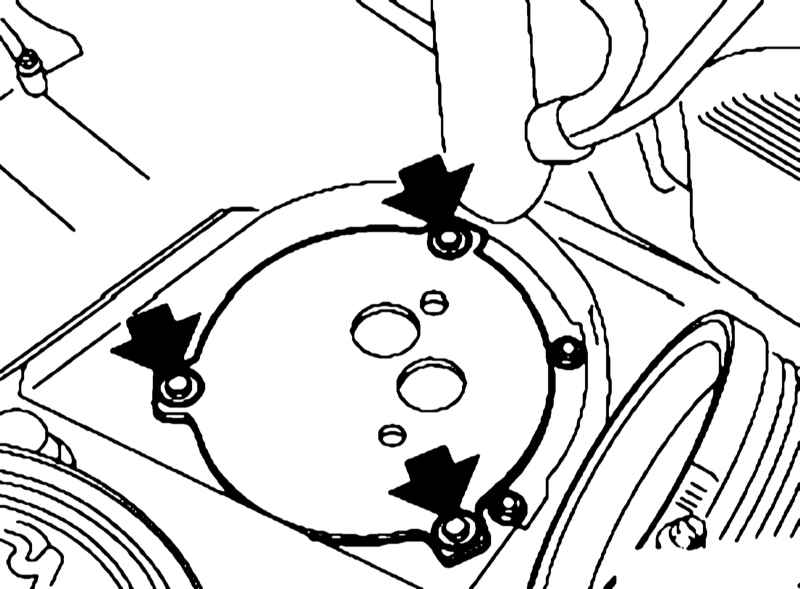

  1. Выверните болты и вытащите вверх резервуар осушителя.
  1. Установка производится в обратном порядке.
